فى هذه المقالة سوف ندرس التحويل التناظرى -الرقمى فى المتحكم الدقيقMicrochip PIC 16F917و سنقوم بدراسة توصيل المتحكم الدقيق بالجيروسكوبالجيروسكوب هو عبارة عن مجس للحركة لقياس زاوية و سرعة الانحراف الزاوى فى اتجاه معين . و النوع المستخدم فى هذه الدائرة هو مجس لقياس معدل الحركة الزاوية (عجلة الحركة فى الاتجاه الدائرى) حول المحور العمودى .EVAL-ADXRS613
الاشارات الناتجة عن الجيروسكوب هى عبارة عن اشارات تناظرية تعبر عن معدل الحركة الزاوية حول الاتجاه الرأسى . يتم تحويل هذه الاشارات التناظرية إلى إشارات رقمية داخل الجزء الخاص بذلك فى المتحكم الدقيقPIC 16f917 ADC MODULE
يتم التعبير عن الحركة عن طريق صمامات ثنائية مضيئة فى اتجاه الحركة ( يمينا أو شمالا ) تبعا لمعدل التغير فى السرعة الزاوية للدائرة
شرح البرنامج
البرنامج المستخدم فى غاية البساطةيبدأ بتجهيز منافذ المتحكم الدقيق ( منافذ الإدخال والإخراج ) ثم تجهيز المحول التناظرى - الرقمىAnalog-to-Digital converter moduleقنوات التحويلConverter Channels
سرعة التحويلSampling Rate
صيغة البيانات المحولةResult Data Format
ثم تبدأ بعد ذلكinfinite loop
يتم فيها تكرار الخطوات الرئيسية للبرنامج و هى
بدء التحويل التناظرى - الرقمىالانتظار حتى نهاية التحويلإظهار النتيجة على الصمامات الثنائية المضيئة
عندما تتحرك الدائرة فى اتجاه حركة عقارب الساعة تضئ الصمامات الثنائية المضيئة فى النصف جهة اليمين تبعا لمعدل التغير فى سرعة الحركة الزاوية
و عندما تتحرك الدائرة فى عكس اتجاه حركة عقارب الساعة تضئ الصمامات الثنائية المضيئة فى النصف جهة الشمال تبعا لمعدل التغير فى سرعة الحركة الزاوية
تم استبدال الجيروسكوب فى برنامج المحاكى بمقاومة متغيرة
instructables إقرأ هذه المقالة على صفحتى موقع
http://www.instructables.com/id/PIC16F917-Gyroscope-interface/
If you like this blog you can support us by many ways:
3. Click on links of our sponsors without adding any extra cost on you if you make purchase from them. Actually, many of these offers are totally free.
Amazon.com - Read eBooks using the FREE Kindle Reading App on Most Devices
This is the well-know Amazon Kindle platform. If you sign up for the free reader from Amazon to read any book, we get commission.
There are many useful book for free on Amazon Kindle. Even you can find best sellers offered for free on Kindle format.
The best part is you can have the application on any platform. You can even read any book without installing any application by using Amazon Cloud-Reader on your browser.
Join Amazon Kindle Unlimited 30-Day Free Trial
You can join Amazon Kindle for 30 days free to have access to many paid book for free. You can cancel you subscription anytime.
Try Amazon Prime 30-Day Free Trial
The Amazon Prime is a special paid service from Amazon that offers good promotions and one-day free shipment for Amazon Shoppers. You can try this service for 30 days. You can cancel you subscription anytime.
Shop Amazon - Give the Gift of Amazon Prime
Try Audible and Get Two Free Audiobooks
Audible is the audio books website from Amazon. Many Kindle books are sold on Audible. You can try this service for free and get 2 free book. You can cancel you subscription anytime.
Shop Amazon - Create an Amazon Baby Registry
If you have a new baby borne or expecting one, you can create your free baby registry to easily save products and get offers and promotions on baby requirements.
Thank you for visiting our blog.
الاشارات الناتجة عن الجيروسكوب هى عبارة عن اشارات تناظرية تعبر عن معدل الحركة الزاوية حول الاتجاه الرأسى . يتم تحويل هذه الاشارات التناظرية إلى إشارات رقمية داخل الجزء الخاص بذلك فى المتحكم الدقيقPIC 16f917 ADC MODULE
يتم التعبير عن الحركة عن طريق صمامات ثنائية مضيئة فى اتجاه الحركة ( يمينا أو شمالا ) تبعا لمعدل التغير فى السرعة الزاوية للدائرة
شرح البرنامج
البرنامج المستخدم فى غاية البساطةيبدأ بتجهيز منافذ المتحكم الدقيق ( منافذ الإدخال والإخراج ) ثم تجهيز المحول التناظرى - الرقمىAnalog-to-Digital converter moduleقنوات التحويلConverter Channels
سرعة التحويلSampling Rate
صيغة البيانات المحولةResult Data Format
ثم تبدأ بعد ذلكinfinite loop
يتم فيها تكرار الخطوات الرئيسية للبرنامج و هى
بدء التحويل التناظرى - الرقمىالانتظار حتى نهاية التحويلإظهار النتيجة على الصمامات الثنائية المضيئة
عندما تتحرك الدائرة فى اتجاه حركة عقارب الساعة تضئ الصمامات الثنائية المضيئة فى النصف جهة اليمين تبعا لمعدل التغير فى سرعة الحركة الزاوية
و عندما تتحرك الدائرة فى عكس اتجاه حركة عقارب الساعة تضئ الصمامات الثنائية المضيئة فى النصف جهة الشمال تبعا لمعدل التغير فى سرعة الحركة الزاوية
هذه صورة الجيروسكوب و ملف المواصفات

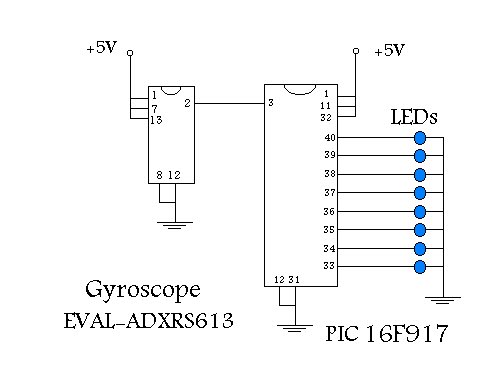

هذه تفاصيل الدائرة الكهربية
