TurbineOne مروحة توليد الكهرباء من الرياح

الجمعة 3 جمادى الأولى 1437 هـ      12 فبراير 2016


بسم الله والحمدلله والصلاة والسلام على رسول الله سيدنا محمد صلّى الله عليه وسلّم

هذه هى أول محاولة لى لصنع توربينة رياح مولدة للهواء بحجم  كبير. أحب جداً مشاريع الطاقة المتجددة والنظيفة

صنعت من العام الماضى توربينة صغيرة مولدة للرياح عن طريق تعديل مروحة كومبيوتر صغيرة وكانت تولد طاقة كافية لإضاءة صمام ثنائي مضئ - لد

كان هذا المشروع نقلة كبيرة بالنسبة لى حيث أننى أردت دوماً توليد طاقة ولو صغيرة جداً من طاقة الرياح

وجدت الكثيرين من الناس الذين نفذوا مشروع صنع توربينة رياح مولدة للكهرباء بأنفسهم ونشروها على موقع إصنع بنفسك
instructables.com
وكانت ناجحة وقد بنوها بمختلف الأشكال والأحجام مما شجعنى أن أصنع التوربينة الخاصة بى
وقد جاء الإسم من هنا

TurbineOne

هى أول توربينة أصنعها

وهاهى الخطوات

المولد الكهربائى : الدينامو


undefined

الدينامو
هو أهم جزء بالطبع فى التوربينة الكهربية

وقد بدأت بالبحث عنه وسط الأشياء القديمة المستعملة من قبل لدىّ

وقد فكرت أن أشترى موتور تيار ثابت ( دى سى ) لكى يعمل على توليد الكهرباء

ووجدت موتور قديم لدىّ كان موجودٌ فى أحد الأجهزة الكهربية

ووجدت أن هذا الموتور به مغناطيس دائم
Permanent Magnet
وهولذلك يولد تيار عندما يتم لفه باليد

لو لم تجد مثل هذا الموتور القديم يمكنك شراء موتور جديد من أمازون من هنا

لقد قمت بشراءه وتجربته لمشروع آخر وكان يعمل بكفاءة كمولد




المواد المستخدمة


undefined




جميع المواد المستخدمة فى هذه التوربينة أعيد استخدامها من أشياء قديمة

وقد استمرت عملية جمع الأشياء القديمة وقتاً طويلاً حتى عثرت على جميع هذه الأشياء . ويمكنك أيضاً شراء هذه المكونات بسرعة

 ماسورة بلاستيك بى فى سى لتعمل على تكوين ريش المروحة -

PVC Pipe

 خمسة أقراص سي دى لتكوين مركز المروحة -
رول بلاستيك ورق الفاكس -
بعض المسامير -
بعض الأسلاك -
تاى راب -
Plastic Tie Raps

الأدوات







من فضلك انتبه جيداً عند استخدام الأدوات حتى لا تصب بأذى

المنشار
المفك
الصنفرة
الزردية




 تركيب المركز

HUB Assembly










بعض المسامير -
إقطع رول ورق الفاكس 5 سم

قم بتثبيت هذه القطعة من البلاستيك حول محور الموتور

باستخدام الصنفرة قم بجعل مركز اسطوانة السي دى روم مناسباً لتثبيت رول ورق الفاكس وبداخله الموتور







 تركيب ريش المروحة

STEP 5: BLADES ASSEMBLY :







بعض المسامير -

أردتُ أن أقطع ريش المروحة بالشكل العادى للريش بانحناءة تحقق أفضل كفاءة للدوران

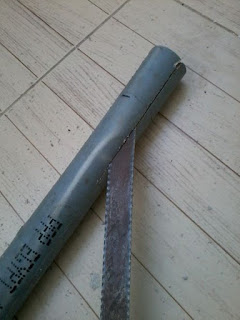

ولكننى لم أستطع تشكيل الماسورة على شكل هذه الإنحناءة
لذلك فقد قصصتها بالطول إلى ثلاثة أجزاء متساوية

وحتى تحقق هذه الريش الدوران حتى مع هذا الشكل فقد قمت بتثبيتها على مركز المروحة - وهو السي دى - بطريقة تجعلها وكأنها عمودية على سطح السي دي

وذلك بواسطة مسامير أدخلتها فى الماسورة وخلال السي دى بالتسخين




تجميع التربينة

STEP 6: TURBINE ASSEMBLY :

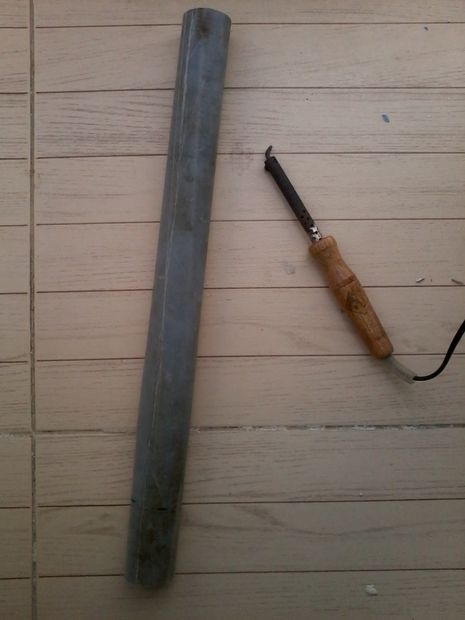

قمت بتركيب الموتو على الماسورة الحديدية باستخدام شرائط تاى راب البلاستيكية
ثم قمت بتركيب الماسورة الحديدية على ماسورة أطول للتثبيت النهائى
ثم قمت بوضعها فوق سطح العمارة حيث تأتى إليها الرياح





بعض المسامير -

قمت بنشر هذا المشروع على موقع إصنع بنفسك

Instructables.com

وقد حظى المشروع بمشاهدات عديدة والحمد لله
وأصبح من المشاريع المميزة

Featured instructable

وشاركت فى مسابقة على الموقع . وكانت هذه المسابقة لتصنيع الأشياء من المواد المهملة والتى يمكن إعادة إستخدامها

ووصلت للتصفيات فى هذه المسابقة








يمكنك قراءة هذه المقالة باللغة الإنجليزية من هنا

You can read this post in English from here :
