توليد الإشارات بالمتحكم الدقيق

توليد إشارة الجيب
Sine Wave
بالمتحكم الدقيق
PIC 16F84A


فى هذه المقالة سوف نعرض طريقة توليد إشارة الجيب باستخدام المتحكم الدقيق بطريقة

look-up table

و فى هذه الطريقة يتم توليد الإشارات عن طريق إرسال قيم رقمية بتردد معين إلى مخرج المتحكم الدقيق . و من هذه القيم الرقمية معا ً تتولد الإشارة الرقمية المرغوبة


و هذه القيم الرقمية المحسوبة مقدما

Precalculated Values

هى عبارة عن قيم رقمية
Digitized Values

أى محولة إلى الوضع الرقمى

من الإشارة التناظرية الأصلية و هى إشارة الجيب

Sine Wave

أو أى إشارة أخرى


تعتبر هذه الطريقة هى الطريقة العكسية لعملية الرقمنة
Digitization

و هى تحويل الإشارة إلى الصورة الرقمية

و من ناحية البناء الالكترونى لهذه الدائرة فهى بسيطة جدا من حيث المكونات

فهى تتركب من المتحكم الدقيق
PIC 16F84

بالإضاقة إلى المقومات التى تكون ما يسمى بدائرة سلم المقاومات

Resistor Ladder Network


و ذلك لأنها تكون ما يشبه السلم

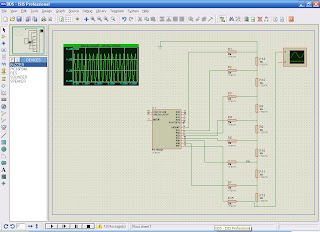

هذه هى الدائرة و مكوناتها







و هذا هو شكل الإشارة الناتجة المتولدة كما تظهر على المتذبذب الإفتراضى




و يمكنك الحصول على النموذج ببرنامج المحاكاة
Proteus 7
من هنا

You can get the circuit for Proteus ISIS 7 and the code from here.
